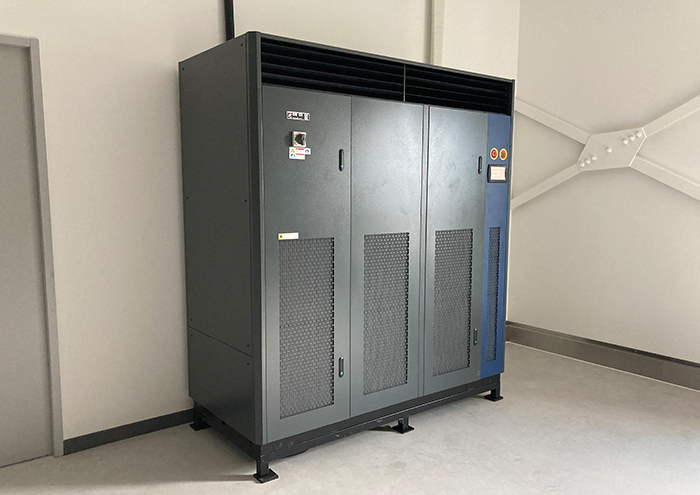

항온항습기

IT를 접목한 친환경 에너지 절약형 제품

구조명칭

항온항습기 상향식
NO 부품명칭 NO 부품명칭
1 Micom. Touch-Controller 2 Control Panel
3 Evaporator (DX-Coil) 4 Reheating Heater (Electric)
5 Compressor 6 Humidifier (at Electrode type)
7 Shell & Tube Condenser (수냉식인 경우) 8 Blower (at Sirocco fan & motor)
9 Power switch (at Electric main power) 10 Tranceformer (at Control power)
11 Pressure Sensor (at High. Low. Differential) 12 Frost Sensor(at Freezing-prevention system for evaporator)
13 Expansion Valve 14 Solenoid Valve
15 Filter Dryer
에이알 항온항습기의 특징
- 품질 및 안전성이 보증된 유럽연합안전인증(CE)규격 적용
- 인터넷에서 모니터링 가능한 원격확인시스템 가능
- 항온항습기 정상운행 중 내부점검 가능(특허 제 0628849호, 특허 제0756018호)
- 디지털압력 인터넷 웹에서 원격상태감시 가능
- Micom Touch Pad Control 제어방식
- 증발기 코일 적상방지 장치(특허 제0653235호)
- 항온항습기의 비산방지 장치(특허 제0788739호)
- 내식성이 우수한 증발기 및 드레인판적용(STS304)
- 빙결방지시스템 채용
- 정숙한 저소음 스크롤압축기
- 전자전극봉식 가습기(독일 콘데어사)
  • 공냉식 ㅣ Air Cooled Type
    공냉식
    표준사양 ㅣ Technical Data
    Section / Model Single Type Dual Type
    PA003-
    A1ST    		 PA005-
    A1ST    		 PA008-
    A1ST    		 PA010-
    A1ST    		 PA015-
    A1ST    		 PA006-
    A2ST    		 PA010-
    A2ST    		 PA015-
    A2ST    		 PA020-
    A2ST    		 PA025-
    A2ST    		 PA030-
    A2ST
    Certification CE CE CE CE CE CE CE CE CE CE CE
    Cooling Cap kcal/h 9,072 15,120 22,680 30,240 45,360 18,144 30,240 45,360 60,480 75,600 90,720
    kw 10.55 17.58 26.37 35.16 52.74 21.1 35.16 52.74 70.33 87.91 105.49
    재열기 kcal/h 4,300 6,020 10,320 12,900 17,200 8,600 12,900 17,200 21,500 25,800 30,960
    (2,580) (2,580) (5,160) (5,160) (8,600) (5,160) (5,160) (8,600) (8,600) (10,320) (10,320)
    Type STS-Aero Finned Tube Type STS-Aero Finned Tube Type
    kw 5(3) 7(3) 12(6) 15(6) 20(10) 10(6) 15(6) 20(10) 25(10) 36(12) 36(12)
    가습기 Lit/h 4 4 8 8 13 8 8 13 13 15 15
    Type 전자전극봉식 전자전극봉식
    kw 3 3 6.1 6.1 9.9 6.1 6.1 9.9 9.9 11.4 11.4
    송풍기 Type Sirocco Fan Type Sirocco Fan Type
    Model AS
    -110D    		 AS
    -111D    		 AS
    -133D    		 AS
    -1512D    		 AS
    -1512D    		 AS
    -122D    		 AS
    -111Dx2    		 AS
    -133Dx2    		 AS
    -1512Dx2    		 AS
    -1512Dx2    		 AS
    -1512Dx2
    Air Volume(CMM) 33 55 80 110 160 66 110 160 220 300 330
    Motor(kw) 0.79 1.18 1.04 1.65 4.3 1.56 1.18x2 1.04x2 1.65x2 4.3x2 4.3x2
    압축기 Type 밀폐식(Scroll Type) 밀폐식(Scroll Type)
    Power(kw) 3.18 5.35 8.31 10.85 16.60 3.18x2 5.35x2 8.31x2 10.85x2 13.85x2 16.6x2
    응축기 Model CD003-A CD005-A CD008-A CD010-A CD015-A CD003-A CD005-A CD008-A CD010-A CD015-A CD015-A
    Air Volum(CMM) 120 200 220 300 350 240 400 440 600 700 700
    Fan Dia(mm) 550 500x2 550x2 600x2 650x2 550x2 500x4 550x4 600x4 650x4 650x4
    Motor(kw) 0.4 0.4x2 0.4x2 0.4x2 0.75x2 0.4x2 0.4x4 0.4x4 0.4x4 0.75x4 0.75x4
    증발기 Type Multi-Pass, Cross Finned Tube Type Multi-Pass, Cross Finned Tube Type
    Face Area㎡ 0.268 0.462 0.572 0.73 1.116 0.533 0.894 1.335 1.831 1.831 2.238
    배관구경 Suction 19.05 22.22 28.58 34.92 34.92 19.05 22.22 28.58 34.92 34.92 34.92
    Discharge 12.70 15.88 19.05 19.05 25.40 12.70 15.88 19.05 19.05 25.40 25.40
    Liquid Pipe 9.52 12.70 12.70 15.88 22.22 9.52 12.70 12.70 15.88 22.22 22.22
    Water Supply 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35
    Drain(mm) 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40
    사용냉매 R-407C / R-22 R-407C / R-22
    전력사용량 kw 9.37
    (7.37)    		 14.33
    (10.33)    		 22.15
    (16.15)    		 28.30
    (19.30)    		 42.40
    (32.40)    		 18.72
    (14.72)    		 29.66
    (20.66)    		 40.30
    (30.30)    		 51.60
    (36.60)    		 75.30
    (51.30)    		 80.80
    (56.80)
    전선용량 Supply electricity(V) 220 220
    Thickness of wire(mm²) 10(10) 16(10) 25(16) 25(16) 35(25) 25(16) 25(16) 35(25) 50(35) 70(50) 70(50)
    Supply electricity(V) 380 380
    Thickness of wire(mm²) 6(6) 10(6) 16(10) 16(10) 25(16) 16(10) 16(10) 25(16) 35(25) 50(35) 50(35)
    • 재열기 용량은 실내 발열량에 따라 증감될 수 있습니다.
    • 실제 기기에서 전력 사용량은 변경될 수도 있습니다.
    • 상기 냉방능력은 ET : 7.2℃, CT : 54.4℃ 일때의 압축기설계기준입니다.
    • 콘덴서 열량은 압축기 냉각능력에 방열비 25~30%를 선정한다.
    • Nominal 운전상태의 설계기준입니다.
    • ( )안은 IDC, 전산센터 및 난방부하가 필요없는 장소에 적용한다.
    외형규격 ㅣ Dimension

    상향식 ㅣ Up Flow Type

    항온항습기 상향식
    Model W D H Weight(kg)
    Single Type PA003-A1ST-U 765 650 2050 260
    PA005-A1ST-U 900 800 2050 310
    PA008-A1ST-U 1000 870 2050 330
    PA010-A1ST-U 1200 900 2200 400
    PA015-A1ST-U 1500 970 2200 660
    Dual Type PA006-A2ST-U 1000 870 2050 480
    PA010-A2ST-U 1500 830 2150 670
    PA015-A2ST-U 1800 870 2150 730
    PA020-A2ST-U 2100 970 2200 925
    PA025-A2ST-U 2100 1000 2200 1105
    PA030-A2ST-U 2600 1000 2200 1130

    하향식 ㅣ Down Flow Type

    항온항습기 하향식
    Model W D H Weight(kg)
    Single Type PA003-A1ST-D 765 760 1850 260
    PA005-A1ST-D 900 750 1800 310
    PA008-A1ST-D 1000 870 1915 330
    PA010-A1ST-D 1200 970 2095 400
    PA015-A1ST-D 1500 970 2095 680
    Dual Type PA006-A2ST-D 1000 870 1850 475
    PA010-A2ST-D 1500 830 1915 660
    PA015-A2ST-D 1800 870 1915 715
    PA020-A2ST-D 2100 970 2095 905
    PA025-A2ST-D 2100 1000 2095 1075
    PA030-A2ST-D 2600 1000 2095 1100
    공냉식 응축기 ㅣ Air Cooled Condenser
    공냉식 응축기
    Model W D H Weight(kg)
    압축기(有) 압축기(無)
    CD003-A 835 782 1085 129 89
    CD005-A 1315 732 1135 170 133
    CD008-A 1415 822 1195 236 167
    CD010-A 1650 880 1300 280 207
    CD015-A 1650 880 1400 325 251
  • 수냉식
    표준사양 ㅣ Technical Data
    Section / Model Single Type Dual Type
    PA003-
    W1ST    		 PA005-
    W1ST    		 PA008-
    W1ST    		 PA010-
    W1ST    		 PA015-
    W1ST    		 PA006-
    W2ST    		 PA010-
    W2ST    		 PA015-
    W2ST    		 PA020-
    W2ST    		 PA025-
    W2ST    		 PA030-
    W2ST
    Certification CE CE CE CE CE CE CE CE CE CE CE
    Cooling Cap kcal/h 9,072 15,120 22,680 30,240 45,360 18,144 30,240 45,360 60,480 75,600 90,720
    kw 10.55 17.58 26.37 35.16 52.74 21.1 35.16 52.74 70.33 87.91 105.49
    재열기 kcal/h 4,300 6,020 10,320 12,900 17,200 8,600 12,900 17,200 21,500 25,800 30,960
    (2,580) (2,580) (5,160) (5,160) (8,600) (5,160) (5,160) (8,600) (8,600) (10,320) (10,320)
    Type STS-Aero Finned Tube Type STS-Aero Finned Tube Type
    kw 5(3) 7(3) 12(6) 15(6) 20(10) 10(6) 15(6) 20(10) 25(10) 30(12) 36(12)
    가습기 Lit/h 4 4 8 8 13 8 8 13 13 15 15
    Type 전자전극봉식(Electrode type) 전자전극봉식(Electrode type)
    kw 3 3 6.1 6.1 9.9 6.1 6.1 9.9 9.9 11.4 11.4
    송풍기 Type Sirocco Fan Type Sirocco Fan Type
    Model AS-110D AS-111D AS-133D AS-1512D AS-1512D AS-122D AS-111Dx2 AS-133Dx2 AS-1512Dx2 AS-1512Dx2 AS-1512Dx2
    Air Volume(CMM) 33 55 80 110 160 66 110 160 220 300 330
    Motor(kw) 0.79 1.18 1.04 1.65 4.3 1.56 1.18x2 1.04x2 1.65x2 4.3x2 4.3x2
    압축기 Type 밀폐식(Scroll Type) 밀폐식(Scroll Type)
    Power(kw) 3.18 5.35 8.31 10.85 16.60 3.18x2 5.35x2 8.31x2 10.85x2 13.85x2 16.6x2
    응축기 Type Shall and Tube Type / Plate Type Shall and Tube Type / Plate Type
    Flow.(LPM) 45 75 113 150 225 90 150 225 300 450 450
    증발기 Type Multi-Pass, Cross Finned Tube Type Multi-Pass, Cross Finned Tube Type
    Face Area㎡ 0.268 0.462 0.572 0.73 1.116 0.525 0.894 1.335 1.831 1.831 2.238
    배관구경 Suction 19.05 22.22 28.58 34.92 34.92 19.05 22.22 28.58 34.92 34.92 34.92
    Discharge 12.70 15.88 19.05 19.05 25.40 12.70 15.88 19.05 19.05 25.40 25.40
    Liquid Pipe 9.52 12.70 12.70 15.88 22.22 9.52 12.70 12.70 15.88 22.22 22.22
    Water Supply 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35
    Drain(mm) 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40
    Plumbing 25A 32A 40A 50A 50A 40A 50A 50A 65A 80A 80A
    사용냉매 R-407C / R-22 R-407C / R-22
    전력사용량 kw 8.97
    (6.97)    		 13.53
    (9.53)    		 21.35
    (15.35)    		 27.50
    (18.50)    		 40.90
    (30.90)    		 17.92
    (13.92)    		 28.06
    (19.06)    		 38.70
    (28.70)    		 50.00
    (35.00)    		 72.30
    (48.30)    		 77.80
    (53.80)
    전선용량 Supply electricity(V) 220 220
    Thickness of wire(mm²) 10(10) 16(10) 25(16) 25(16) 35(25) 25(16) 25(16) 35(25) 50(35) 70(50) 70(50)
    Supply electricity(V) 380 380
    Thickness of wire(mm²) 6(6) 10(6) 16(10) 16(10) 25(16) 16(10) 16(10) 25(16) 35(25) 50(35) 50(35)
    • 재열기 용량은 실내 발열량에 따라 증감될 수 있습니다.
    • 실제 기기에서 전력 사용량은 변경될 수도 있습니다.
    • 상기 냉방능력은 ET : 7.2℃, CT : 54.4℃ 일때의 압축기설계기준입니다.
    • Nominal 운전상태의 설계기준입니다.
    • ( )안은 IDC, 전산센터 및 난방부하가 필요없는 장소에 적용한다.
    • 상기 냉각수 유량은 부동액(에틸렌 글리콜)이 20~30% 함유된 기준으로 선정되었음.
    외형규격 ㅣ Dimension

    상향식 ㅣ Up Flow Type

    항온항습기 상향식
    Model W D H Weight(kg)
    Single Type PA003-W1ST-U 765 650 2050 300
    PA005-W1ST-U 900 800 2050 380
    PA008-W1ST-U 1000 870 2050 400
    PA010-W1ST-U 1200 900 2200 500
    PA015-W1ST-U 1500 970 2200 810
    Dual Type PA006-W2ST-U 1000 870 2050 545
    PA010-W2ST-U 1500 830 2150 780
    PA015-W2ST-U 1800 870 2150 825
    PA020-W2ST-U 2100 970 2200 1030
    PA025-W2ST-U 2100 1000 2200 1175
    PA030-W2ST-U 2600 1000 2200 1250

    하향식 ㅣ Down Flow Type

    항온항습기 하향식
    Model W D H Weight(kg)
    Single Type PA003-W1ST-D 765 760 1850 300
    PA005-W1ST-D 900 750 1800 380
    PA008-W1ST-D 1000 870 1915 400
    PA010-W1ST-D 1200 970 2095 500
    PA015-W1ST-D 1500 970 2095 790
    Dual Type PA006-W2ST-D 1000 870 1850 540
    PA010-W2ST-D 1500 830 1915 770
    PA015-W2ST-D 1800 870 1915 810
    PA020-W2ST-D 2100 970 2095 1010
    PA025-W2ST-D 2100 1000 2095 1145
    PA030-W2ST-D 2600 1000 2095 1200
    부동액 냉각탑 ㅣ Ethylene Glycol Tower
    부동액 냉각탑
    Model A B C Weight(kg)
    건식 EG008-D 1600 985 970 270
    EG010-D 1750 1140 970 340
    EG020-D 3300 1100 970 700
    EG030-D 4800 1100 970 850
    습식 EG050-S 2410 1330 1745 2000
    EG070-S 3230 1330 1745 2500
    EG100-S 4450 1350 1760 3500
    EG120-S 4450 1350 2170 4000
    EG150-S 7320 1500 1930 5500
  • 냉수식 ㅣ Chilled Water Type
    냉수식
    표준사양 ㅣ Technical Data
    Section / Model PA003-C1ST PA005-C1ST PA006-C1ST PA008-C1ST PA010-C1ST PA015-C1ST PA020-C1ST PA030-C1ST
    Cooling Cap kcal/h 9,072 15,120 18,144 22,680 30,240 45,360 60,480 90,720
    kw 10.55 17.58 21.10 26.37 35.16 52.74 70.33 105.49
    재열기 kcal/h 4,300 6,020 8,600 10,320 12,900 17,200 21,500 30,960
    (2,580) (2,580) (5,160) (5,160) (5,160) (8,600) (8,600) (10,320)
    Type STS-Aero Finned Tube Type
    kw 5(3) 7(3) 10(6) 12(6) 15(6) 20(10) 25(10) 36(12)
    가습기 Lit/h 4 4 8 8 8 13 13 15
    Type 전자전극봉식(Electrode type)
    kw 3 3 6.1 6.1 6.1 9.9 9.9 11.4
    송풍기 Type Sirocco Fan Type
    Model AS-110D AS-111D AS-122D AS-133D AS-1512D AS-133Dx2 AS-1512Dx2 AS-1512Dx2
    Air Volume(CMM) 33 55 66 80 110 160 220 330
    Motor(kw) 0.79 1.18 1.56 1.04 1.65 1.04x2 1.65x2 4.3x2
    쿨링코일 Type Multi-Pass, Cross Finned Tube Type
    Face Area(㎡) 0.254 0.42 0.496 0.537 0.73 1.247 1.619 2.188
    Row 5 5 5 5 5 5 5 5
    배관구경 Water Supply 6.35 6.35 6.35 6.35 6.35 6.35 6.35 6.35
    Drain(mm) 25.40 25.40 25.40 25.40 25.40 25.40 25.40 25.40
    Plumbing 25A 25A 32A 32A 40A 50A 50A 65A
    Circulation Volume Flow.(LPM) 30.2 50.4 60.5 75.6 100.8 151.2 201.6 302.4
    전력사용량 kw 8.79
    (6.79)    		 11.18
    (7.18)    		 17.66
    (13.66)    		 19.14
    (13.14)    		 22.75
    (13.75)    		 31.98
    (21.98)    		 38.2
    (23.2)    		 56
    (32)
    전선용량 Supply electricity(V) 220
    Thickness of wire(mm²) 10(10) 16(10) 25(16) 25(16) 25(16) 35(25) 35(25) 50(35)
    Supply electricity(V) 380
    Thickness of wire(mm²) 6(6) 10(6) 16(10) 16(10) 16(10) 25(16) 25(16) 35(25)
    외형치수 상향식(WxDxH) 765x700x2,050 900x800x2,050 1,000x870x2,050 1,000x870x2,050 1,200x900x2,200 1,800x900x2,150 2,100x970x2,200 2,600x1,000x2,200
    하향식(WxDxH) 765x800x1,850 900x800x1,850 1,000x870x1,850 1,000x870x1,915 1,200x970x2,095 1,800x900x1,915 2,100x970x2,095 2,600x1,000x2,095
    중량 상향식 360 393 441 454 742 959 1,055 1,354
    하향식 388 420 471 485 725 906 1,003 1,315
    • 냉각기 또는 기존 냉동기에서 냉수(5~7℃)를 공급받을 경우
    • 재열기 용량은 실내 발열량에 따라 증감될 수 있습니다.
    • 실제 기기에서 전력 사용량은 변경될 수도 있습니다.
    • Nominal 운전상태의 설계기준입니다.
    • ( )안은 IDC, 전산센터 및 난방부하가 필요없는 장소에 적용한다.
