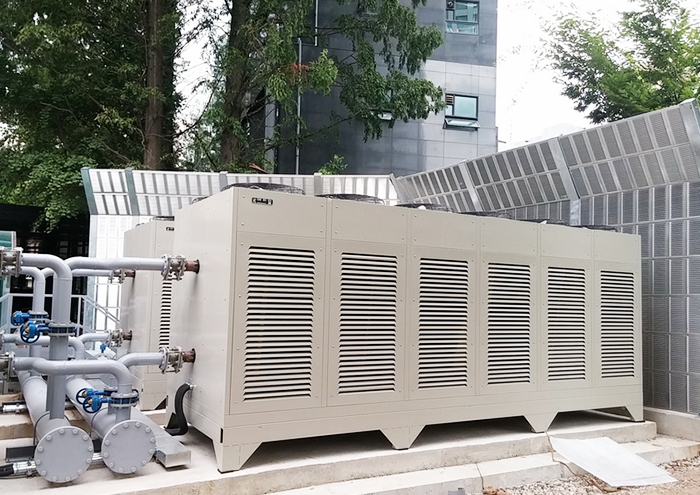

밀폐형냉각탑

IT를 접목한 친환경 에너지 절약형 제품

밀폐형 냉각탑 내부사진
밀폐형 냉각탑 내부사진
제품특장점

고효율 EC Fan적용

EC Fan을 적용하여 송풍기동력을 절감하고, 내구성을 향상시켰습니다. 그리고 풍량조절이 자동으로 0~100% 제어가 가능하기 때문에 냉각수 출구온도를 정밀하게 조정할 수 있습니다.

세균증식방지

열교환기에 사용한 구리(황동)는 항균성이 있기 때문에 코일표면 및 수조내에 발생하는 세균과 미생물의 증식을 억제하고 있습니다. 그리고 수조내의 물을 정기적으로 자동배수하는 시스템을 적용하였기 떄문에 이물질이 농축되는 것을 방지하였습니다.

보급수 절감

스프레이 노즐에서 분사한 물이 열교환기 코일과 충돌하면서 바로 응축되고, 코일 면풍속이 작기 때문에 비산손실이 없습니다.

컴펙트한 제품규격

열교환 효율이 우수한 Multi-Pass Cross Finned Tube 방식의 열교환기를 적용하였기 때문에 제품크기를 줄였습니다.

부식방지

냉각수 열교환기의 재질은 Cu-Tube+Cu-Fin (순도99.8%이상)을 사용하였기 때문에 열교환기의 부식을 방지 하였습니다. 또한 부식방지를 위해서 제품 케이싱 재질은 EGI+소부도장, 프레임은 SS41+아연용융도금을 적용하였고, 수조탱크는 STS 316 재질로 제작하고 있습니다.

제품사양 ㅣ Specification
Section / Model EGS-100 EGS-200 EGS-300 EGS-400 EGS-500 EGS-600 EGS-700 EGS-800
냉각용량 kcal/hr 39,000 78,000 117,000 156,000 195,000 234,000 273,000 312,000
CRT 10 20 30 40 50 60 70 80
kw 45 90 136 181 226 272 317 362
냉각수 Type Ethylene Glycol 30% 수용액
FLOW.(LPM) 150 300 450 600 750 900 1,050 1,200
송풍기 Type EC Axial Fans Type
Air Volume(CMM) 120 240 380 490 610 735 855 980
Fan Size() 500x1 500x2 630x2 630x2 630x2 710x2 630x3 630x3
Motor(kw) 0.63x1 0.63x2 1.15x2 3.6x2 3.6x2 3.8x2 3.6x3 3.6x3
살수펌프 Type In-Line Pump
FLOW.(LPM) 99 231 440 495 605 770 880 990
Motor(kw) 0.55 0.55 1.1 1.1 1.5 1.5 3 3
냉각코일 Type Multi-Pass Cross Finned Tube
Face Area(㎡) 0.87 1.74 2.76 3.54 4.42 5.31 6.19 7.08
배관구경 Coil In/Out(A) 32 40 50 65 65 65 80 80
Water Supply(A) 25 25 25 25 25 25 25 25
Drain(A) 40 40 40 40 40 40 40 40
외형크기 W x L x H(mm) 1,450x950x1,450 1,450x1,550x1,450 1,550x1,700x1,800 1,650x2,000x1,900 1,650x2,400x1,900 1,650x2,800x1,900 1,650x3,300x2,000 1,650x3,700x2,000
Section / Model EGS-900 EGS-1000 EGS-1200 EGS-1500 EGS-1800 EGS-2000 EGS-2200 EGS-2500
냉각용량 kcal/hr 351,000 390,000 468,000 585,000 702,000 780,000 858,000 975,000
CRT 90 100 120 150 180 200 220 250
kw 408 453 544 680 816 906 997 1,133
냉각수 Type Ethylene Glycol 30% 수용액
FLOW.(LPM) 1,350 1,500 1,800 2,250 2,700 3,000 3,300 3,750
송풍기 Type EC Axial Fans Type
Air Volume(CMM) 1,100 1,220 1,500 1,845 2,230 2,455 2,740 3,065
Fan Size() 710x3 630x3 800x4 910x4 910x4 910x5 910x5 910x6
Motor(kw) 3.8x3 3.6x3 1.95x4 2.5x4 3.25x4 2.5x5 3.25x5 3.25x6
살수펌프 Type In-Line Pump
FLOW.(LPM) 1,155 1,265 1,716 1,980 2,387 2,728 3,168 3,564
Motor(kw) 3 3 5.5 5.5 5.5 5.5 11 11
냉각코일 Type Multi-Pass Cross Finned Tube
Face Area(㎡) 7.96 8.84 10.86 13.35 16.16 17.77 19.85 22.21
배관구경 Coil In/Out(A) 80 80 100 100 100 100 100 100
Water Supply(A) 25 25 25 25 25 25 25 25
Drain(A) 40 40 50 50 50 50 50 50
외형크기 W x L x H(mm) 1,700x4,100x2,000 1,700x4,500x2,000 1,900x4,950x2,250 2,000x5,650x2,350 2,000x5,800x2,600 2,000x5,800x2,700 2,100x6,700x2,900 2,100x6,700x3,050
