제습기

IT를 접목한 친환경 에너지 절약형 제품

에이알 하이브리드형 제습기 특징

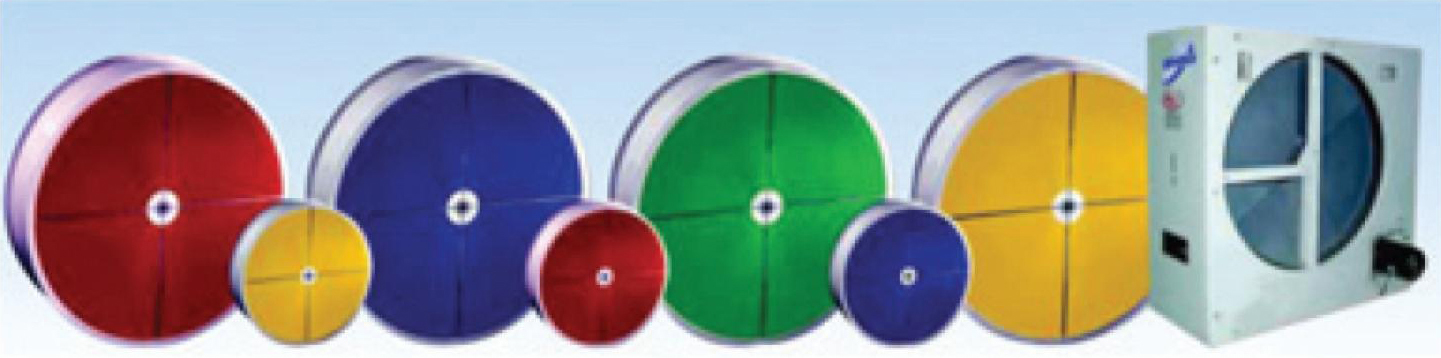

항온제습기는 다양한 산업환경의 요구조건에 맞는 온도와 저습 조건을 만족시키는 대표적인 산업공조장치이다. 항공우주산업, 국방산업 정밀기계가공, 전기 및 전자소재, 의약품, 식품가공 등 가공 및 보전 조건에 적합한 기본 환경을 구현한다. 여기서, 노점온도 5℃ 이상의 절대습도 구간에서 일정한 온도유지를 요구하는 경우는 Refrigeration Cycle의 냉매증발온도에 의한 냉각제습이 경제적이다. 그러나, 노점온도 5℃ 이하는 건식 제습로터(화학제습제가 충진된 Rotor에 미세한 다공형태의 공기유로로 제습과 가열증발부로 조합된 구동체)를 활용하는 것이 타당하다.

특히 -10℃이하의 노점온도제어가 요구하는 곳은 Dry Room이라 정의하고 저습환경의 조건에 따라 퍼지형 프로세스를 검토해야 한다. 에이알 하이브리드형 복합식 항온제습기는 1차 냉각제습과 2차 건식제습장치가 일체형으로 구성되며 냉매폐열을 재열 및 재생 예열열원으로 활용하는 절전시스템으로써 다양한 환경에 적합하여 폭 넓은 용도로 활용할 수 있다.

" 고객이 선호하는 폐열회수 절전장비와 IT융합기술로 언제 어디서나
장비 운전상태를 확인할 수 있습니다. "
종류별 제습기 용도

항온 냉각제습기 용도

전기전자공장, 지하생활공간, 지하납골당, 항공기격납고, 특수가공 철강재, 박물관

복합식 항온제습기 용도

전기전자소재보관소, 국방산업(탄약보관소), 항공우주설비 및 특수소재보관, 빙상경기장

드라이룸 건식 제습 용도

-30℃ 이하의 노점제어가 요구되는 작업 환경으로써 리튬전지와 관련 소재 생산환경 제약생산환경
(세팔로스포린계 항생제 및 캡슐정제약 등)

  • 항온 냉각식
    표준사양 ㅣ Technical Data
    Section / Model Single Type Dual Type
    DH003-
    A1EH    		 DH003-
    A1EH    		 DH003-
    A1EH    		 DH003-
    A1EH    		 DH003-
    A1EH    		 DH006-
    A2EH    		 DH010-
    A2EH    		 DH015-
    A2EH    		 DH020-
    A2EH    		 DH030-
    A2EH
    냉각능력 kcal/h 9,072 15,120 22,680 30,240 45,360 18,144 30,240 45,360 60,480 90,720
    kw 10.55 17.58 26.37 35.16 52.74 21.10 35.16 52.74 70.33 105.49
    가열기 kcal/h 4,300 6,020 10,320 12,900 17,200 8,600 12,900 17,200 21,500 30,960
    Type STS-Aero Finned Tube Type STS-Aero Finned Tube Type
    kw 5 7 12 15 20 10 15 20 25 36
    재열기 kcal/h 4,300 6,020 10,320 12,900 17,200 8,600 12,900 17,200 21,500 30,960
    Type Hot Gas Type Hot Gas Type
    송풍기 Type Sirocco Fan Type Sirocco Fan Type
    Model AS
    -110D    		 AS
    -111D    		 AS
    -133D    		 AS
    -1512D    		 AS
    -1512D    		 AS
    -122D    		 AS
    -111Dx2    		 AS
    -133Dx2    		 AS
    -1512Dx2    		 AS
    -1512Dx2
    Air Volume(CMM) 33 55 80 110 160 66 110 160 220 330
    Motor(kw) 0.79 1.18 1.04 1.65 4.3 1.56 1.18x2 1.04x2 1.65x2 4.3x2
    압축기 Type 밀폐식(Scroll Type) 밀폐식(Scroll Type)
    Power(kw) 3.39 5.4 8.2 10.9 16.8 3.39x2 5.4x2 8.2x2 10.9x2 16.8x2
    응축기 Model CD003-A CD005-A CD008-A CD010-A CD015-A CD003-A CD005-A CD008-A CD010-A CD015-A
    Air Volum(CMM) 68 120 200 220 300 136 240 400 440 600
    Fan Dia(mm) 450 550 500x2 550x2 600x2 450x2 550x2 500x4 550x4 600x4
    Motor(kw) 0.2 0.4 0.4x2 0.4x2 0.4x2 0.4x2 0.4x4 0.4x4 0.4x4 0.4x4
    증발기 Type Multi-Pass, Cross Finned Tube Type Multi-Pass, Cross Finned Tube Type
    Face Area㎡ 0.268 0.462 0.572 0.73 1.116 0.533 0.894 1.335 1.831 2.238
    제습량 kg/h 3.8 6.3 9.1 12.5 18.1 7.5 12.5 18.2 24.9 37.5
    배관구경 Suction(mm) 15.875 19.05 25.4 25.4 28.575 15.875 19.05 25.4 25.4 28.575
    Discharge(mm) 12.7 15.875 19.05 19.05 25.4 12.7 15.875 19.05 19.05 25.4
    Liquid Pipe(mm) 9.525 12.7 12.7 15.875 22.225 9.525 12.7 12.7 15.875 22.225
    Drain(mm) 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4 25.4
    사용냉매 R-22 / R-407C R-22 / R-407C
    전력사용량 kw 5.79 8.18 13.04 16.65 24.3 11.56 17.36 22.08 28.3 44.6
    • 외기 32℃, 70%, 실내22℃, 45% 기준 / 규격외 제품 가능 / 제품개선을 위해 변경될 수 있음
    • 실제 기기에서 전력 사용량은 변경될 수도 있습니다.
    • 상기 냉방능력은 ET : 7.2℃, CT : 54.4℃ 일때의 압축기설계기준입니다.
    • Main Power & Control Power : 3⌀ x 220/380/440V x 60Hz & 1⌀ x 220V x 60Hz / Fiter : 25t, AFI 85%, Polyester, Manometer 포함
    외형규격 ㅣ Dimension

    항온 냉각제습기 ㅣ Cooling Dehumidifier

    항온 냉각제습기
    Model W D H
    DH003-A1EH 765 650 2,050
    DH005-A1EH 900 800 2,050
    DH008-A1EH 1,000 870 2,050
    DH010-A1EH 1,200 900 2,200
    DH015-A1EH 1,500 970 2,200
    DH006-A2EH 1,000 750 2,050
    DH010-A2EH 1,500 830 2,150
    DH015-A2EH 1,800 870 2,150
    DH020-A2EH 2,100 970 2,205
    DH030-A2EH 2,600 1,000 2,205
    공냉식 응축기 ㅣ Air Cooled Condenser
    공냉식 응축기
    Model W D H
    CD003-A 675 682 995
    CD005-A 832 782 1,085
    CD008-A 1,300 732 1,135
    CD010-A 1,415 822 1,195
    CD015-A 1,650 880 1,300
  • 표준사양 ㅣ Technical Data
    Section / Model Single Type Dual Type
    DH010-
    A1HD    		 DH015-
    A1HD    		 DH010-
    A2HD    		 DH015-
    A2HD    		 DH020-
    A2HD
    냉각능력 kcal/h 27,700 33,500 30,800 40,600 55,400
    kw 35.16 52.74 35.16 52.74 70.32
    재열기 kcal/h 12,900 17,200 12,900 17,200 21,500
    Type Hot Gas Type Hot Gas Type
    재생히터 Type STS-Aero Finned Tube Type STS-Aero Finned Tube Type
    kw 9 14 9 14 18
    송풍기 재생팬 Air Volume(CMM) 3.75 5.83 3.75 5.83 7.5
    ㎜Aq 72 72 72 72 79
    Motor(kw) 0.25 0.4 0.25 0.4 0.4
    처리팬 Air Volume(CMM) 15 23.3 15 23.3 30
    ㎜Aq 59 59 59 59 66
    Motor(kw) 1.5 1.5 1.5 1.5 2.3
    송풍팬 Air Volume(CMM) 110 160 110 160 220
    ㎜Aq 72 72 72 72 72
    Motor(kw) 3.0 5.4 3.0 5.4 4.7
    제습로터 Dia(㎜) ⌀450 ⌀550 ⌀450 ⌀550 ⌀550
    Motor(kw) 0.025 0.04 0.025 0.04 0.04
    압축기 Type 밀폐식(Scroll Type) 밀폐식(Scroll Type)
    Power(kw) 10.9 16.8 5.4x2 8.2x2 10.9x2
    응축기 Model CD010-A CD015-A CD005-A CD008-A CD010-A
    Air Volum(CMM) 240 400 240 400 440
    Fan Dia(mm) 550x2 600x4 550x2 500x4 550x4
    Motor(kw) 0.4x2 0.4x4 0.4x2 0.4x4 0.4x4
    증발기 Type Multi-Pass, Cross Finned Tube Type Multi-Pass, Cross Finned Tube Type
    Face Area(㎡) 0.73 1.116 0.894 1.335 1.831
    제습량 kg/h 2.6 4.0 2.6 4.0 5.0
    사용냉매   R-22 / R-407C R-22 / R-407C
    전력사용량 kw 25.45 39.7 25.35 39.3 48
    • 외기 32℃, 70%, 실내22℃, 45% 기준 / 규격외 제품 가능 / 제품개선을 위해 변경될 수 있음
    • 실제 기기에서 전력 사용량은 변경될 수도 있습니다.
    • 상기 냉방능력은 ET : 7.2℃, CT : 54.4℃ 일때의 압축기설계기준입니다.
    • Main Power & Control Power : 3⌀ x 220/380/440V x 60Hz & 1⌀ x 220V x 60Hz / Fiter : 25t, AFI 85%, Polyester, Manometer 포함
    외형규격 ㅣ Dimension

    복합식 항온제습기 ㅣ Hybrid Dehumidifier

    항온 냉각제습기
    Model W D H
    DH010-A1HD 1,800 1,200 2,300
    DH015-A1HD 2,000 1,300 2,400
    DH010-A2HD 1,800 1,200 2,300
    DH015-A2HD 2,000 1,300 2,400
    DH020-A2HD 2,200 1,400 2,500
  • 표준사양 (폐열재생식 / 실내순환형) ㅣ Technical Data
    Section / Model DH003-
    A1RA    		 DH005-
    A1RA    		 DH010-
    A1RA    		 DH020-
    A1RA    		 DH030-
    A1RA    		 DH040-
    A2RA
    냉각능력 kcal/h 6,880 11,180 23,220 36,980 59,340 69,660
    kw 8.0 13.0 27.0 43.0 69.0 81.0
    송풍기 처리팬 Air Volume(CMM) 16.6 25 50 75 133.3 150
    Motor(kw) 1.00 1.00 1.65 3.00 5.37 5.37
    ㎜Aq 25 25 40 50 70 50
    재생팬 Motor(kw) 1.00 1.65 3.00 3.51 5.46 6.00
    ㎜Aq 30 60 55 35 30 25
    제습로터 Type G3 Series - MH(HH) x 200t
    Rotor Dia(㎜) 450 550 770 965 1,220 1,525
    Motor(kw) 0.025 0.04 0.06 0.09 0.12 0.18
    제습량 kg/h 9.6 15.0 30.6 49.1 79.8 92.1
    압축기 Type 밀폐식(Reciprocating Type) 밀폐식(Scroll Type)
    HP 3.0 5.0 10.0 20.0 30.0 20.0x2
    Power(kw) 4.3 6.8 13.6 20.6 34.0 41.2
    증발기   Multi-Pass, Cross Finned Tube Type
    사용냉매   R-22 / R-407C
    전력사용량 kw 6.3 9.4 18.3 27.2 44.9 52.7
    • 별도 명기 없는 경우 외기 32℃, 70%, 실내25℃, 60% 기준 / 냉매 변경 가능 / 상기 정압은 기외정압임 / 규격외 제품 가능 / 제품개선을 위해 변경될 수 있음
    • Main Power & Control Power : 3⌀ x 220/380/440V x 60Hz & 1⌀ x 220V x 60Hz / Fiter : 25t, AFI 85%, Polyester, Manometer 포함
    표준사양 (폐열재생식 / 재순환형 / 재생덕트 없는 타입) ㅣ Technical Data
    Model DH001-
    A1HRA    		 DH002-
    A1HRA    		 DH004-
    A1HRA    		 DH010-
    A1HRA    		 DH015-
    A1HRA    		 DH015-2-
    A1HRA
    냉각능력 kcal/h 5,160 6,880 13,760 24,080 36,980 42,140
    kw 6.0 8.0 16.0 28.0 43.0 49.0
    송풍기 처리팬 Air Volume(CMM) 11.16 15 29.6 100 150 150
    Motor(kw) 0.70 0.70 1.65 2.91 2.91 5.37
    ㎜Aq 30 30 50 60 10 40
    재생팬 Motor(kw) 0.70 0.70 1.65 1.62 3.10 3.10
    ㎜Aq 30 30 60 50 50 50
    제습로터 Type G3 Series - MH(HH) x 200t
    Rotor Dia(㎜) 350 450 550 770 965 965
    Motor(kw) 0.025 0.025 0.04 0.06 0.09 0.09
    온습도 조건   20℃, 55% 15℃, 60% 25℃, 45%
    제습량 kg/h 2.23 3.37 6.00 8.48 12.88 23.59
    압축기 Type 밀폐식(Scroll Type)
    HP 1.5 2.0 4.0 10.0 15.0 15.0
    Power(kw) 1.97 2.50 4.83 10.62 17.20 15.83
    증발기   Multi-Pass, Cross Finned Tube Type
    사용냉매   R-22 / R-407C
    전력사용량 kw 3.39 3.92 8.17 15.21 23.3 24.39
    • 별도 명기 없는 경우 외기 32℃, 70%, 실내25℃, 60% 기준 / 냉매 변경 가능 / 상기 정압은 기외정압임 / 규격외 제품 가능 / 제품개선을 위해 변경될 수 있음
    • Main Power & Control Power : 3⌀ x 220/380/440V x 60Hz & 1⌀ x 220V x 60Hz / Fiter : 25t, AFI 85%, Polyester, Manometer 포함
    외형규격 ㅣ Dimension

    건식 제습기 ㅣ Dry Dehumidifier

    항온 냉각제습기
    Model W D H
    DH003-A1RA 1,500 800 1,600
    DH005-A1RA 1,800 900 1,700
    DH010-A1RA 2,000 1,200 2,050
    DH020-A1RA 2,300 1,400 2,400
    DH030-A1RA 2,700 1,800 2,600
    DH040-A1RA 2,800 2,000 2,800
    DH001-A1HRA 1,200 600 1,500
    DH002-A1HRA 1,200 700 1,500
    DH004-A1HRA 1,400 800 2,000
    DH010-A1HRA 1,900 1,100 2,100
    DH015-A1HRA 2,400 1,300 2,200
